ST5819H是一款全面高性能的拼接屏显示驱动板。内含强大的视频处理功能，能输出高质量的画面。提供 HDMI（x1） 输入接口，HDMI（x1） 输出接口，支持3840×2160＠60HZ(HDMI信号)以内高清信号输入和环出，支持4K60 V_BY_ONE输出,并提供逐行的高清晰的视频，支持温控、LED指示灯、遥控、RS232串口等便捷功能。

产品特点如下：

(1) 支持最大4K60HZ HDMI 输入和4K60HZ 输出。

(2) 支持输入的信号支持0度、90度、180度、270度，水平镜像，垂直镜像显示。

(3) 支持按键操作。

(4) 支持4K V_BY_ONE屏显示，支持单分区，双分区VBO屏，最大支持8LAN VBO液晶屏。支持PWM背光调制。

(5) 支持USB 升级软件维护方便，不支持USB播放媒体文件。

(6) 支持温控自动风扇调节。

(7) 支持无信号自动待机，有信号输入自动唤醒功能。支持无信号待机时间选择。

(8) 支持上电模式选择。支持DC12V独立供电（可选）。

(9) 支持端口为RJ45的232串口控制，一路输入两路环出串行连接控制。

(10) 支持最大横竖16x16内任意拼接显示，支持竖屏拼接显示。

(11) 支持机器码（地址码），行列地址眼见即所得，填入控制软件即可，再也不用为计算二进制而烦恼。

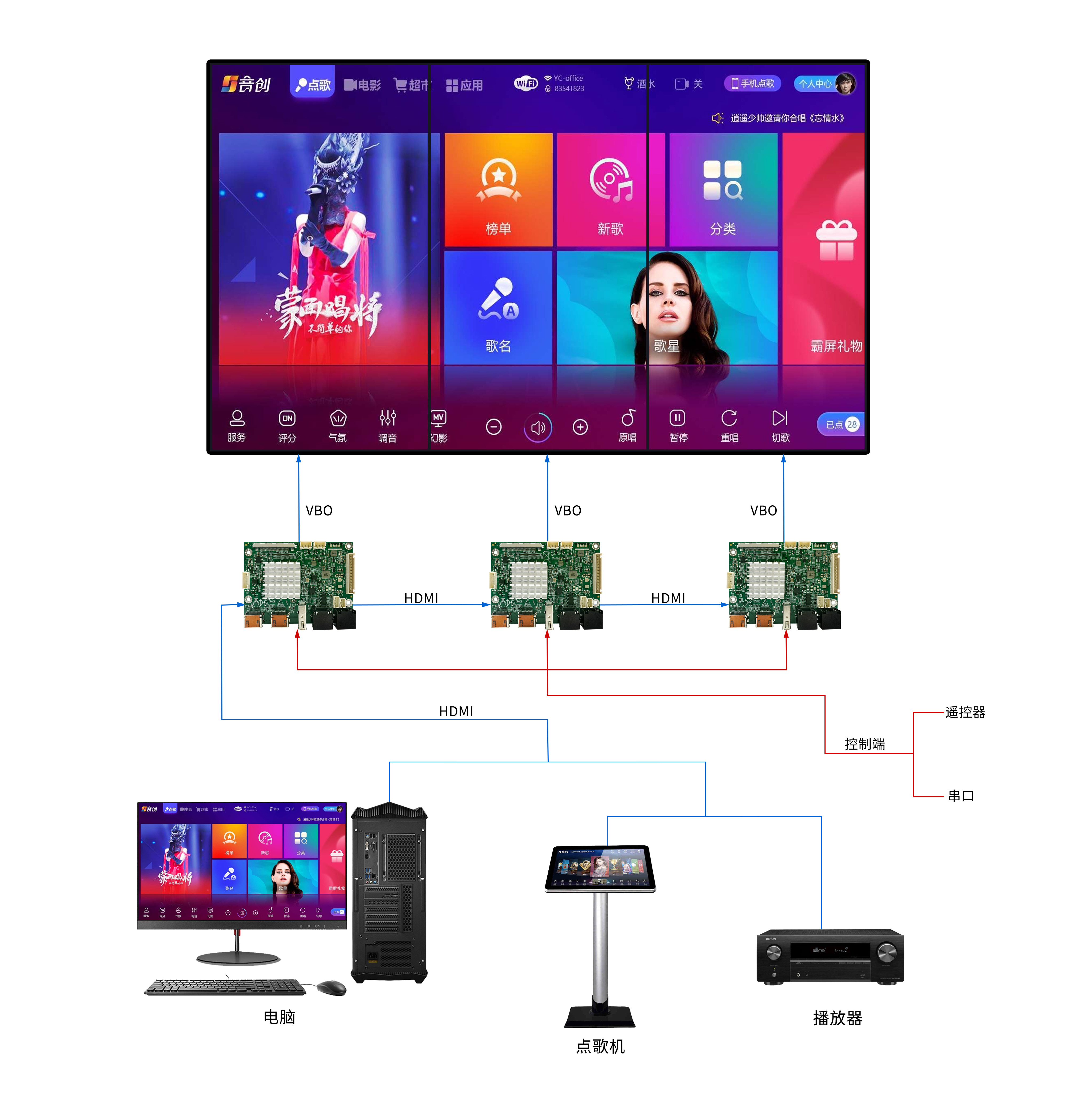

连接示意图：

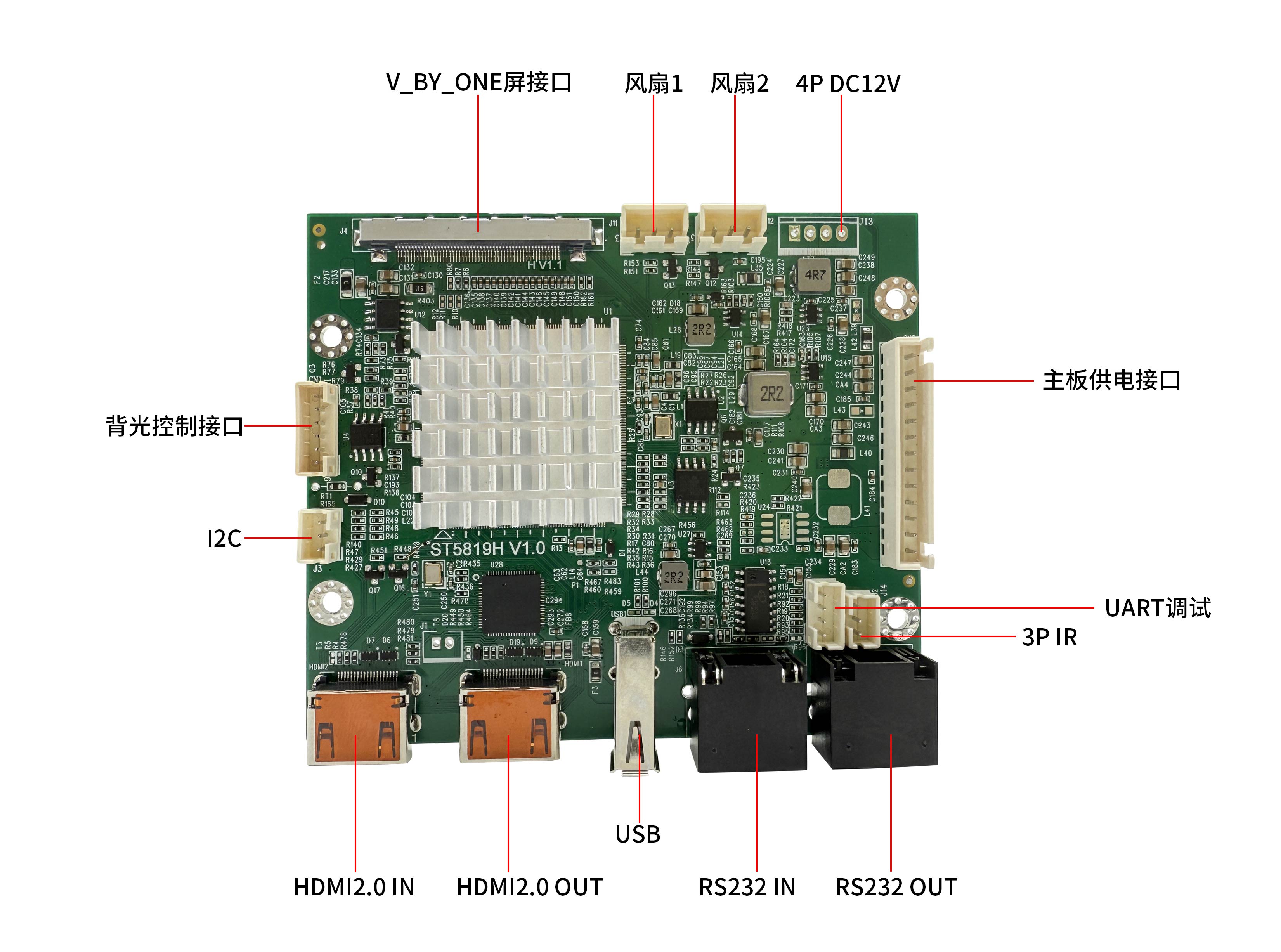

端子接口示意图：
